板框壓濾機壓縮空氣作用.這個是壓濾機的特色功能，在其他過濾設備中，基本沒有這功能的。
壓濾機可以對泥餅實現吹掃，洗滌。
其工作原理是通過一側舉報的排液孔進氣。氣體通過泥餅后，從對面舉報另一側的排液孔出氣，這樣就能實現濾餅吹掃功能了。
這是對部分有吹掃通道泥餅降低含水率*好的方法之一。
當然，為減少空氣短路現象，一般，這種機器必須是隔膜壓濾機。
一、板框壓濾機工作原理：

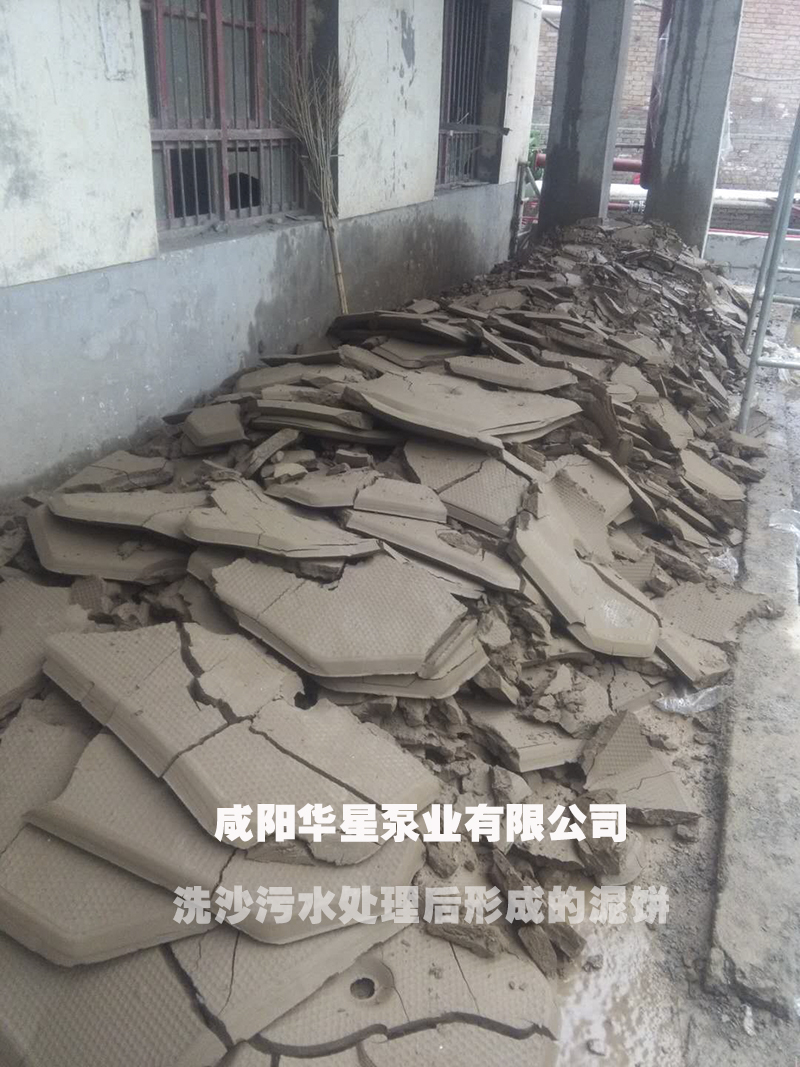

板框壓濾機用于固體和液體的分離。與其它固液分離設備相比，壓濾機過濾后的泥餅有更高的含固率和優良的分離效果。固液分離的基本原理是：混合液流經過濾介質（濾布），固體停留在濾布上，并逐漸在濾布上堆積形成過濾泥餅。而濾液部分則滲透過濾布，成為不含固體的清液。
隨著過濾過程的進行，濾餅過濾開始，泥餅厚度逐漸增加，過濾阻力加大。過濾時間越長，分離效率越高。特殊設計的濾布可截留粒徑小于1μm的粒子。壓濾機除了優良的分離效果和泥餅高含固率外，還可提供進一步的分離過程：在過濾的過程中可同時結合對過濾泥餅進行有效的洗滌，從而有價值的物質可得到回收并且可以獲得高純度的過濾泥餅。
二、板框式壓濾機的結構
板框壓濾機由交替排列的濾板和濾框構成一組濾室。濾板的表面有溝槽，其凸出部位用以支撐濾布。濾框和濾板的邊角上有通孔，組裝后構成完整的通道，能通入懸浮液、洗滌水和引出濾液。板、框兩側各有把手支托在橫梁上，由壓緊裝置壓緊板、框。板、框之間的濾布起密封墊片的作用。由供料泵將懸浮液壓入濾室，在濾布上形成濾渣，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清洗滌水洗滌濾渣。洗滌后，有時還通入壓縮空氣，除去剩余的洗滌液。隨后打開壓濾機卸除濾渣，清洗濾布，重新壓緊板、框，開始下一工作循環。
板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～0.6MPa，特殊的可達3MPa或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為320～2000mm，框厚為16～80mm，過濾面積為1～1200㎡。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不銹鋼、聚丙烯和橡膠等材料制造，石化五廠采用的是聚丙烯材質濾板。
板框式壓濾機主要由止推板(固定濾板)、壓緊板(活動濾板)、濾板和濾框、橫梁(扁鐵架)、過濾介質(濾布或?yàn)V紙等)、壓緊裝置、集液槽等組成，其中過濾介質和集液槽由用戶自備，也可由供應商代配。
板框壓濾機有手動壓緊、機械壓緊和液壓壓緊三種形式。手動壓緊是螺旋千斤頂推動壓緊板壓緊；機械壓緊是電動機配H型減速箱，經機架傳動部件推動壓緊板壓緊；液壓壓緊是有液壓站經機架上的液壓缸部件推動壓緊板壓緊。兩橫梁把止推板和壓緊裝置連在一起構成機架，機架上壓緊板與壓緊裝置連接，在止推板和壓緊板之間依次交替排列著濾板和濾框，濾板和濾框之間夾著過濾介質；壓緊裝置推動壓緊板，將所有濾板和濾框壓緊在機架中，達到額定壓緊力后，即可進行過濾。懸浮液從止推板上的進料孔進入各濾室(濾框與相鄰濾板構成濾室)，固體顆粒被過濾介質截留在濾室內，濾液則透過介質，由出液孔排出機外。
壓濾機的出液有明流和暗流兩種形式，濾液從每塊濾板的出液孔直接排出機外的稱明流式，明流式便于監視每塊濾板的過濾情況，發現某濾板濾液不純，即可關閉該板出液口；若各塊濾板的濾液匯合從一條出液管道排出機外的則稱暗流式，暗流式用于濾液易揮發或?yàn)V液對人體有害的懸浮液的過濾。
三、壓濾機生產過程中的泄漏分析
壓濾機在生產運行過程中，經常會出現清洗完濾板后，板與板之間的泄漏量加大的情況，若濾布、濾板、壓緊設施、油壓無異常的情況下，一般都是由于操作的原因?qū)е碌?。在清洗濾布，回收濾餅后，往往習慣利用液壓壓緊裝置壓緊所有濾板，當壓力達到額定壓緊力后，就開始投用壓濾機。但是這個自動壓緊過程中，濾布與濾板密封面的貼合不好，就會容易導致濾布上有褶皺，壓緊后密封面有褶皺，投料后濾板介質泄漏量就會比正常狀態大；濾布孔與濾板孔沒有對準，也會導致濾液無法正常流通，壓降會增大，導致壓濾機清洗周期縮短；濾布支撐吊桿脫落或?yàn)V布沒有系緊脫落，壓緊后會直接導致密封失效，泄漏量增大，而濾板將會直接損毀，無法修復。因而，壓濾機在清洗后，壓緊過程中不應自動壓緊操作，而應該手動將每塊板恢復到壓緊位置，檢查每塊濾板間無異物脫落、濾布平整無褶皺、濾布孔與濾板孔位置對應，*后再啟動油泵，利用液壓壓緊裝置將濾板壓緊。
