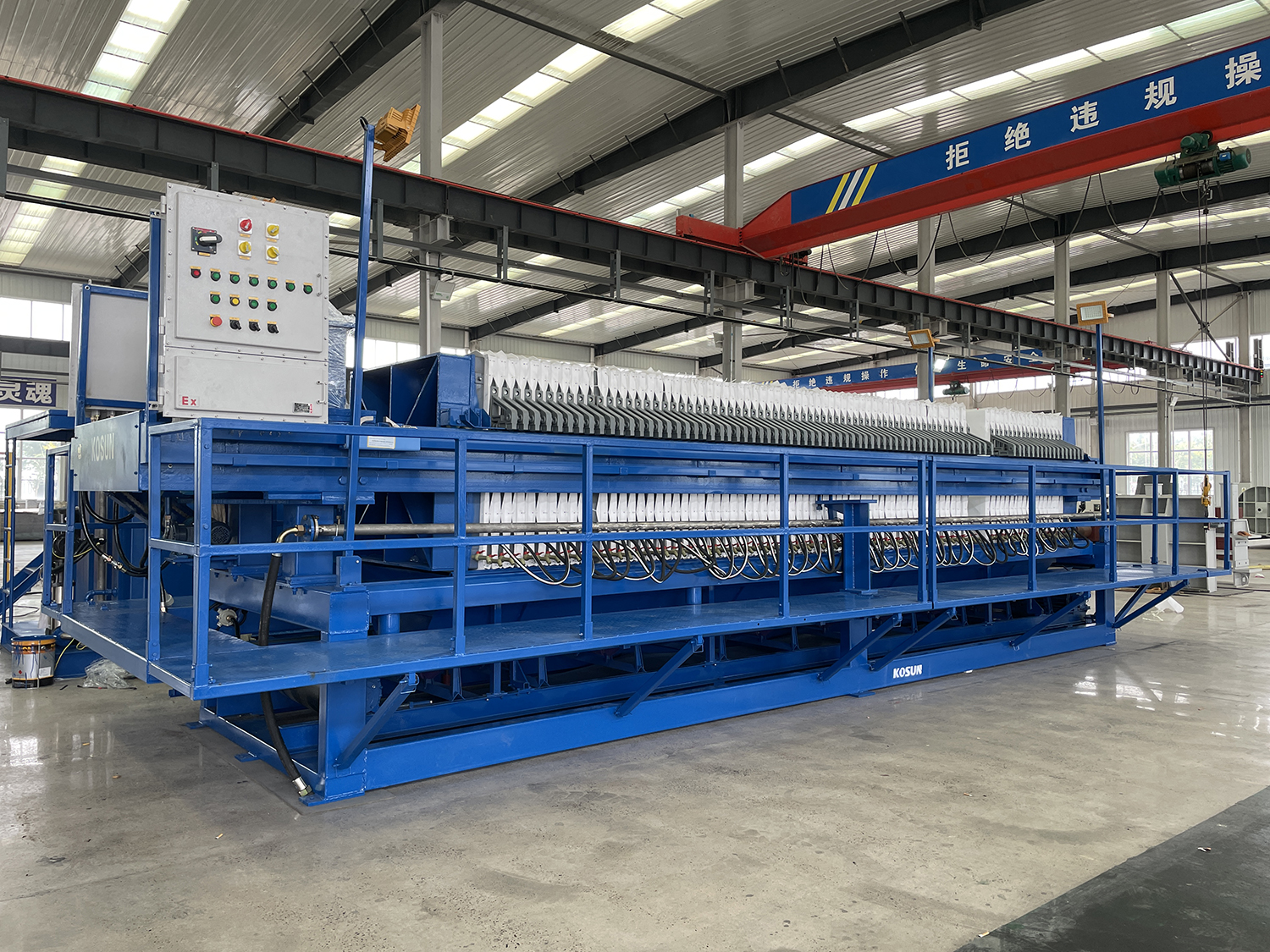

壓濾機的結構由三部分組成：

　　機架：機架是壓濾機的基礎部件，兩端是止推板和壓緊機，兩側的大梁將二者連接起來，大梁用以支撐濾板，濾框和壓緊板。

　　A、止推板它與支座連接將壓濾機的一端坐落在地基上，廂式壓濾機的止推板中間是進料孔，四個角還有四個孔，上兩角的孔是洗滌液或壓榨氣體進口，下兩角為出口。

　　B、壓緊板：用以壓緊濾板濾框，兩側的滾輪用以支撐壓緊板在大梁的軌道上滾動。

　　C、大梁：是承重構件，材料為鋼板或槽鋼，根據使用環境防腐的要求，可選擇硬質聚氯乙烯、聚丙烯、不銹鋼包覆或新型防腐涂料等涂覆。
