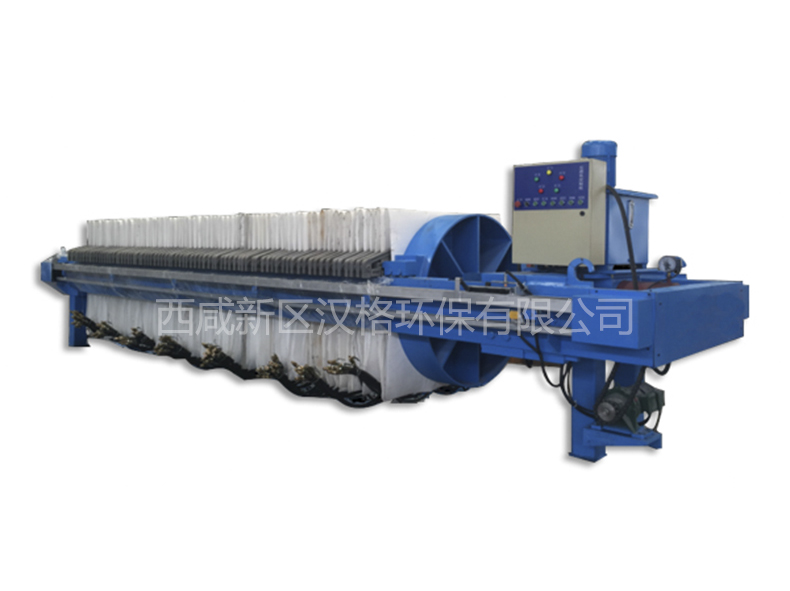

板框壓濾機在污水處理設備中的應用。板框式壓濾機是通過板框的擠壓，使污泥內的水通過濾布排出，達到脫水目的。它主要由凹入式濾板、框架、自動-氣動閉合系統測板懸掛系統、濾板震動系統、空氣壓縮裝置、濾布高壓沖洗裝置及機身一側光電保護裝置等構成。
工作原理：
板框壓濾機是由板和框相間排列而成。在濾板兩面覆蓋有濾布，用壓緊裝置把板和框壓緊，即在板與板之間構成壓濾室。在板和框上端相同部位開有小孔，壓緊后，各孔連成一個通道。用一定的壓力，把經化學調理的污泥由該通道壓入，并由每一塊濾框的支路孔道進入各個壓濾室，濾板的表面刻有溝槽，下端鉆有供濾液排出的孔道。
濾液在壓力作用下，通過濾布并由孔道從壓濾機排出，而固體截留下來，并且在濾布表面形成濾餅。當濾餅完全填滿壓濾室時，脫水過程結束，此時應停止向壓濾機送入污泥。接著，打開壓濾機，依次抽出各塊濾板，剝離濾餅，并清洗濾布。
板框壓濾機對于濾渣壓縮性大或近于不可壓縮的懸浮液都能適用。適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～0.6MPa，特殊的可達3MPa或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為320～2000mm，框厚為16～80mm，過濾面積為1～1200㎡。
板框壓濾機有手動壓緊、機械壓緊和液壓壓緊三種形式。手動壓緊是螺旋千斤頂推動壓緊板壓緊;機械壓緊是電動機配H型減速箱，經機架傳動部件推動壓緊板壓緊;液壓式為機、電、液一體式。采用液壓壓緊，手動機械鎖緊保壓。操作維護方便，運行安全可靠。
手動板框式壓濾機分別由濾框、濾布、濾板和濾板濾布組成的過濾部件和對過濾部分進行壓緊(手輪、千斤頂)的機架部件，止推板端各孔，分別為進料孔，進洗滌液孔，濾液排出集液孔，洗滌液排出集液孔等。根據您選用的壓濾機型號接裝管路。
選用板框壓濾機應考慮：
(1) 對泥餅含固率的要求。一般板框式壓濾機與其他類型脫水機相比，泥餅含固率高，可達35%，如果從減少污泥堆置占地因素考慮，板框式壓濾機應該是方案。
(2) 框架的材質。
(3) 濾板及濾布的材質。要求耐腐蝕，濾布要具有一定的抗拉強度。
(4) 濾板的移動方式。要求可以通過液壓一氣動裝置全自動或半自動完成，以減輕操作人員勞動強度。
(5) 濾布振蕩裝置，以使濾餅易于脫落。與其他型式脫水機相比，板框式壓濾機大的缺點是占地面積較大。
同時，由于板框式壓濾機為間斷式運行，效率低，操作間環境較差，有二次污染，為適應了現代化污水處理廠的要求，目前通過PLC系統控制可以實現系統全自動運行方式，其壓濾、濾板的移動、濾布的振蕩、壓縮空氣的提供、濾布沖洗、進料等操作全部可通過PLC遠端控制來完成，大大減輕了工人的勞動強度。
