西安高壓板框壓濾機。西安高壓板框壓濾機分為機架部分，過濾部分，自動拉板部分，電氣控制部分。
1、 西安高壓板框壓濾機機架部分
高壓板框壓濾機機架是整套設備的基礎，它主要用于支撐過濾機構和拉板機構，由止推板、壓緊板、機座、油缸體和主梁等組成。設備工作運行時，油缸體上的活塞桿推動壓緊板，將位于壓緊板和止推板之間的濾板及過濾介質壓緊，以保證帶有一定壓力的濾漿在濾室內進行加壓過濾。
2、 西安高壓板框壓濾機過濾部分
高壓板框壓濾機過濾部分是由整齊排列在主梁上的濾板和夾在濾板之間的過濾介質所組成的。增強聚丙烯濾板主要是選用_聚丙烯、使用本公司獨特配方壓制而成，機械性能良好，化學性能穩定，具有耐壓、耐熱、耐腐蝕、_、重量輕、表面平整光滑、密封好、易洗滌等特點。過濾開始時，濾漿在進料泵的壓力作用下，經止推板的進料口進入各濾室內，濾漿借助進料泵產生的壓力進行固液分離，由于過濾介質(濾布)的作用，使用固體留在濾室內形成濾餅，濾液由水嘴或出液閥排出。若濾餅需要洗滌，可由止推板上的洗滌口通入洗滌水，對濾餅進行洗滌;若需要含水率較低的濾餅，可從洗滌口通入壓縮空氣，透過濾餅層，吹出濾餅中的一部分水分。
3、西安高壓板框壓濾機自動拉板部分
高壓板框壓濾機拉板系統由變頻電機及減速機、拉板小車、鏈輪、鏈條等組成，在PLC的控制下，變頻電機轉動，通過鏈條帶動拉板小車完成拉取動作。除程序控制外，還可手動控制，能隨時控制拉板過程中的前進、暫停、后退動作，以保證卸料的順利進行。
4、西安高壓板框壓濾機電氣控制部分
高壓板框壓濾機電氣控制部分是整個系統的控制中心，它主要由變頻器、PLC可編程控制器、熱繼電器、空氣開關、斷路器、中間繼電器、接觸器、按鈕、信號燈等組成。

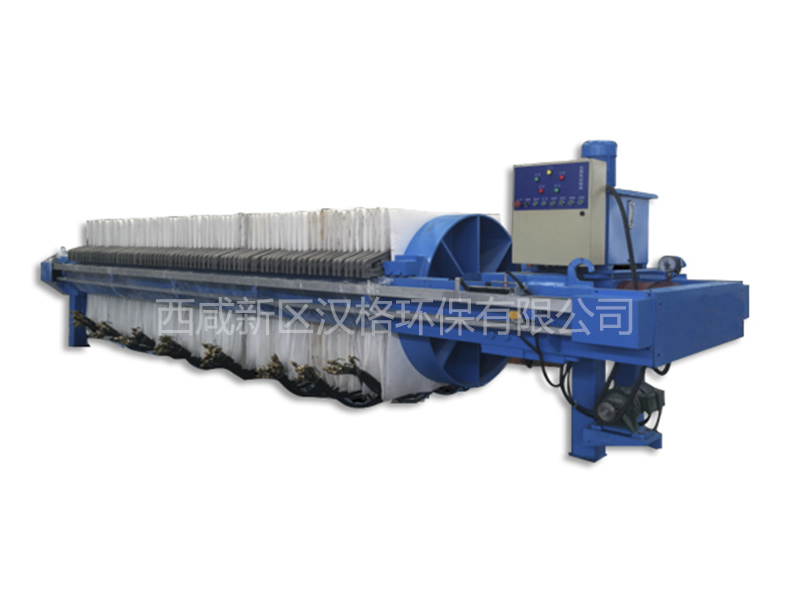

西安高壓板框壓濾機

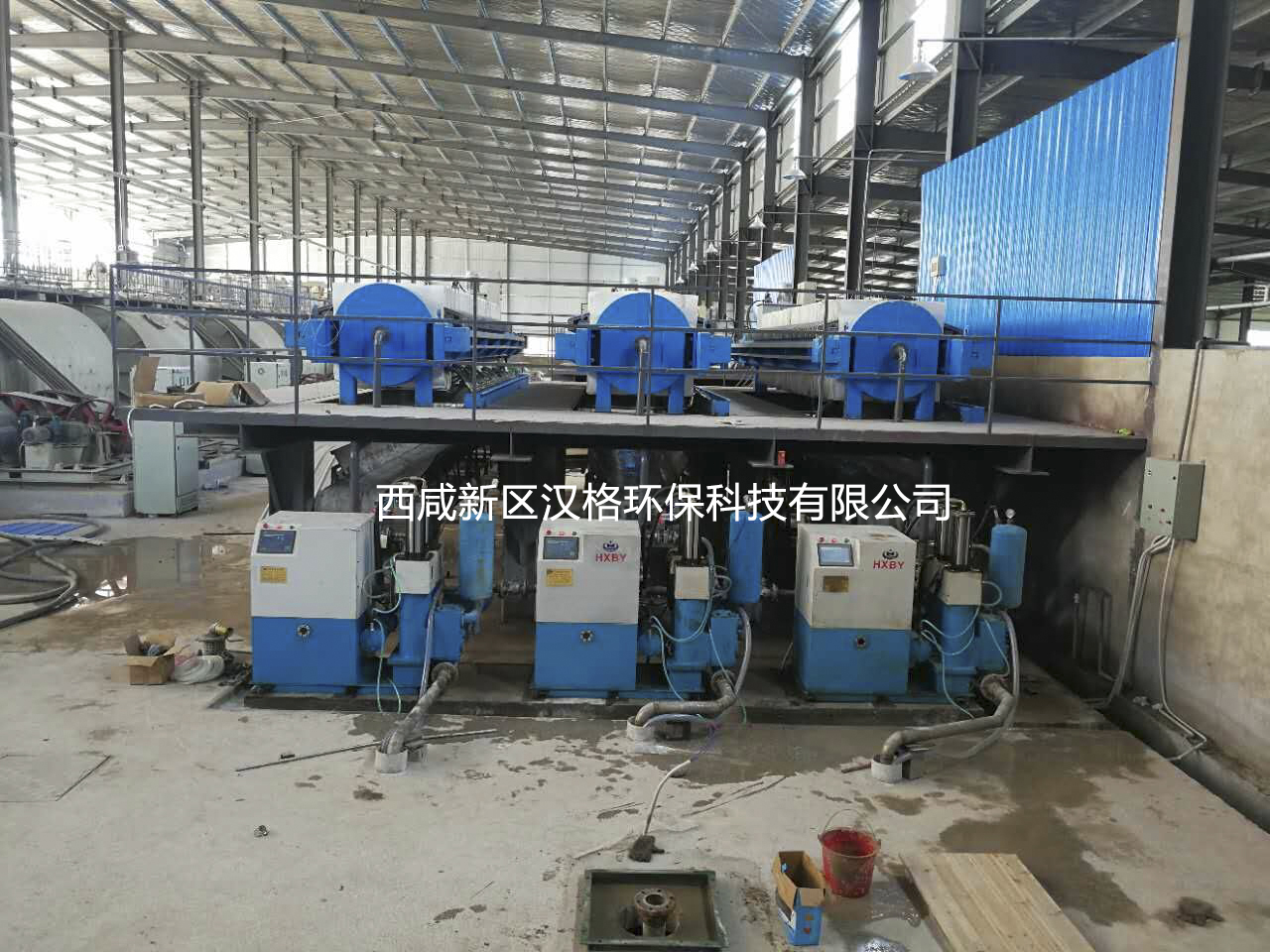

西安高壓板框壓濾機客戶使用現場

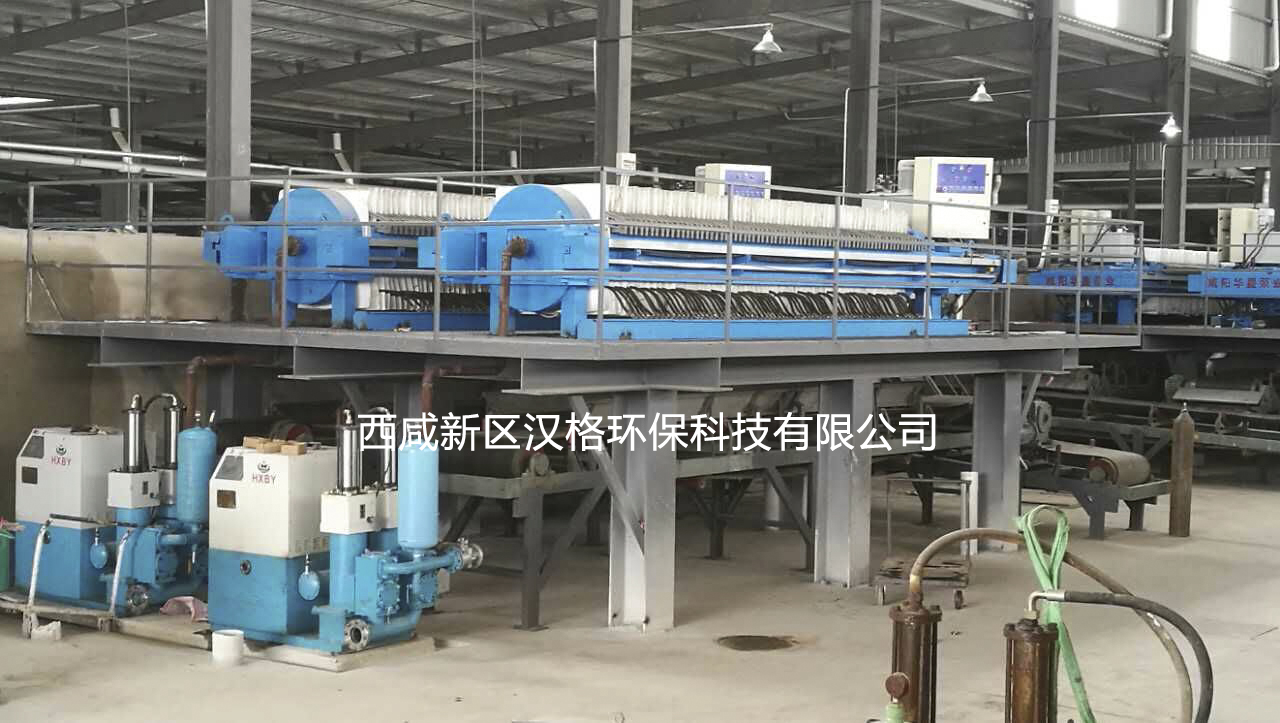

西安高壓板框壓濾機客戶使用現場
